丝网除沫器的详细介绍

来源:天马钢塑网带厂点击数:更新时间:2021-09-28

丝网除沫器,简称除沫器,又叫丝网除雾器、丝网捕雾器、丝网捕沫网、破沫网、气液分离网。

丝网除沫器详细介绍

丝网除沫器是一气液分离装置,气体通过除沫器的丝垫,可除去夹带的雾沫。本标准HG/T21618-1998是在原化工部标准:HG5-1404-81、HG5-1405-81和HG5-1406-81的基础上,结合丝网除沫器实际使用经验及引进装置中的先进技术修订而成的。新标准和原标准比较有如下改变。

1、将原来三个标准合并为一个标准,便于选用。

2、除沫器的通径范围及规格有所调整,公称通径规格适当当密。

3、增加了除沫器所采用的丝型式,并给出了丝网的基本参数。

4、增加了丝网及格栅的材料品种。

5、增加了关于除沫器的工艺计算内容。

抽屉式除沫器采用HG/T21586-98标准,是由若干块丝网除沫元件构成,通过导轨插入塔体内。该除沫器的特点是操作、维修方面,可在塔体外更换除沫元件,适合于硫酸装置的吸收塔及干燥塔等。

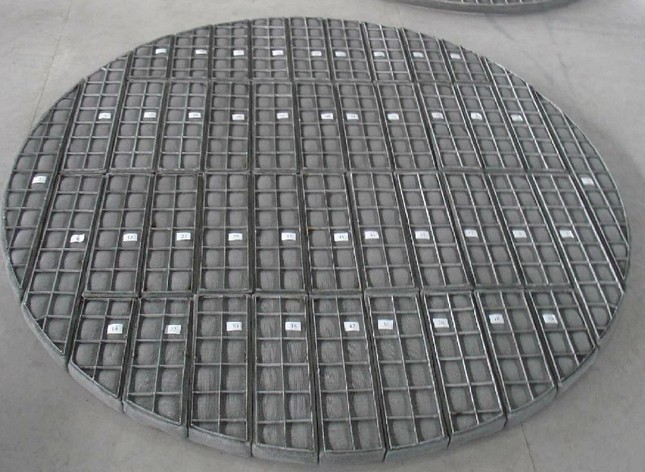

丝网除沫器的详细介绍

丝网除沫器常用材质:PP、各种不锈钢(201、304、304L、321、316L、2205)、PTFE、镍丝、钛丝及蒙乃尔合金等材质供用户选用。

现已广泛用于化工、石油、硫酸、医药、轻工、冶金、机械、环保的工业生产是用来将气体中夹带的雾沫(雾滴)除去,回收昂贵的雾滴(贵重物料),或净化气体减少气体中的杂质。

丝网除雾器一般用φ0.10mm~φ0.28mm金属丝或选用工程塑料(PP、PTFE、FEP、PVDF等),采用特殊的经纬方式编织成丝网,再将编织的丝网压成有一定角度的波纹。用压有波纹的丝网制成各种规格尺寸。丝网除雾器在国外有许多著名厂商都有系列产品针对不同邻域。其作用机理为:夹带在气相中的细小液体雾滴,经过丝网除雾器的丝网时,雾滴碰到除雾丝网上,被粘附或吸附下来,经过反复多次吸附雾滴,极小的雾滴附聚、聚结成为大的液滴,液滴在重力的作用下,沿着编织丝网丝与丝的交叉点向下运动,同时继续吸附气体中夹带的雾滴,长大的雾滴流到除雾器丝网的底部,以靠液滴自身的重力跌落下来,实际上,在吸收过程中,由于整个丝网除雾器的内部充满了吸附下来的雾滴,增强了单独金属或工程塑料丝的吸附能力,使得正常工作时,除雾丝网的除雾率大幅度提高,能够将极小的雾滴有效地吸附与脱出下来。这种丝网除雾器具有压降小、比表面积大、除雾效率高的特点。对于3μm以上的雾滴,其除雾除效率可达到98%以上。

产品广泛应用于:石油、化工、轻工、医药、冶金、航天、船舶、环境保护工程中蒸馏、蒸发、吸收等工艺过程中气液分离、气水分离;机械设备的油气分离。

丝网除沫器国家标准:HG/T21618-1998是替代在原工部标准(HG5-1404-81、HG5-1405-81、HG5-1406-81)的基础上,结合丝网除沫器实际使用经验及引进装置中的先进技术修定而成,将愿三个标准合并为一个标准,只分上装式、下装式。 型号规格:上装式、下装式,DG200-DG6400及各种非标丝网除沫器(除雾器)。

丝网除沫器用途:丝网除沫器(除雾器)用于分离塔中气体夹带的液滴,以保证有传质效率,降低有价值的物料损失和改善塔后压缩机的操作,一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴,塔盘间若设置除沫器,不仅可保证塔盘的传质效率,还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外,丝网还可作为仪表工业中各类仪表的缓冲器,以防止电波干扰的电子屏蔽器等。

丝网除沫器工作原理:当带有雾沫的气体以一定速度上升通过丝网时,由于雾沫上升的惯性作用,雾沫与丝网细丝相碰撞而被附着在细丝表面上。细丝表面上雾沫的扩散、雾沫的重力沉降,使雾沫形成较大的液滴沿着细丝流至两根丝的交接点。细丝的可润湿性、液体的表面张力及细丝的毛细管作用,使得液滴越来越大,直到聚集的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时,液滴就从细丝上分离下落。气体通过丝网除沫器后,基本上不含雾沫。分离气体中的雾沫,以改善操作条件,优化工艺指标,减少设备腐蚀,延长设备使用寿命,增加处理量及回收有价值的物料,保护环境,减少大气污染等。结构简单体积小,除沫效率高,阻力小,重量轻,安装、操作、维修方便,丝网除沫器对粒径≥3~5um的雾沫,捕集效率达98%-99.8%,而气体通过除沫器的压力降却很小,只有250-500Pa,有利于提高设备的生产效率。
